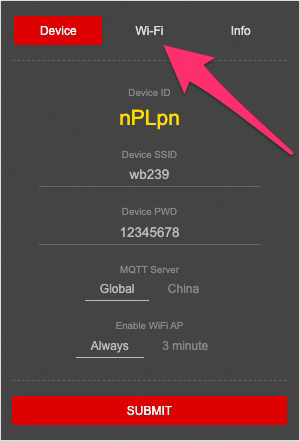

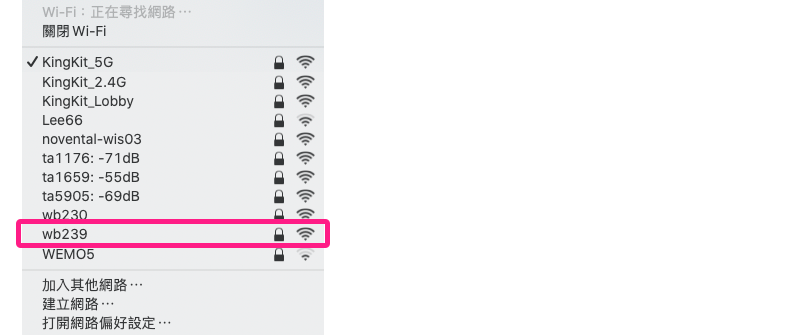

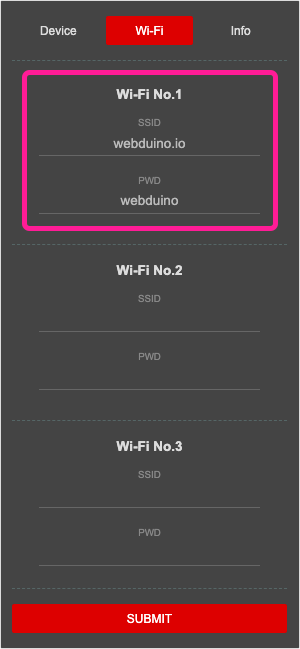

<h4 class="" id="回到-綜合應用"><a class="anchor hidden-xs" href="#回到-綜合應用" title="回到-綜合應用" smoothhashscroll=""><i class="fa fa-link"></i></a>回到 <a href="https://md.kingkit.codes/s/T8ITZNZVX" target="_self" rel="noopener"><code>綜合應用</code></a></h4> # Webduino 智慧插座 PLUS 教學手冊 您曾好奇智慧家庭是怎麼用一台手機控制所有的家電嗎？ Webduino 智慧插座 PLUS 讓學生能夠用最簡單的方式學會原理並實作智慧家電，只要搭配程式積木平台，就可以自己用程式邏輯設計物聯網設備！ > 歡迎參考：[Webduino 智慧插座 PLUS](https://store.webduino.io/products/webduino-smart-plug-plus?utm_source=plug-plus-tutorial&utm_medium=tutorialLink&utm_campaign=tutorialLink) ![](/uploads/upload_2bd6ee582425711257fee9eea1a4fcb7.jpg =550x) ## <span style="color:#E8E46F">▎</span>產品內容 智慧插座 PLUS 內含了WiFi晶片，不需要接線、組裝，只要一插上電就可以直接使用 Webduino 程式積木來控制。另外附贈了小夜燈，在教學上可以直接展示智慧控制的成果。 - 智慧插座 - 小夜燈 ( 二擇一 ) - 太空人小夜燈 + USB 電源轉接器 - 輕量型小夜燈 ![](/uploads/upload_635212088a91dac7e1da945aee886493.png =500x) ## <span style="color:#E8E46F">▎</span>基本設定 按照以下步驟流程，就可以直接使用智慧插座 PLUS 囉！ ### 接上電源 1. 拿出智慧插座 PLUS，將插頭接上電源、插座接上小夜燈 ( 如果是太空人小夜燈款，需要多接上 USB 電源轉接器 ) 2. 此時智慧插座會**快速閃爍藍燈**，代表未設定 Wi-Fi。 ### Wi-Fi 設定 1. 使用電腦或手機打開 Wi-Fi，搜尋以智慧插座 SSID 為名稱的 Wi-Fi，如：「wb239」。 ![](/uploads/upload_bdee483c13c47993bda283d2a1b001c6.png) 2. 輸入密碼：「12345678」。 ![](/uploads/upload_ddf6bed41041a8ad3c803a247f197d09.png =400x) 3. 連上線後，打開瀏覽器，輸入網址「192.168.4.1」或直接開啟 http://192.168.4.1。 4. 開啟後，會進入 WI-Fi 設定頁，如下圖。 點擊「Wi-Fi」頁籤，切換到 Wi-Fi 設定。 ![](/uploads/upload_b883eddda77ec3a62158d5e1417bcb8f.png) 5. 可以看到「Wi-Fi No.1」、「Wi-Fi No.2」、「Wi-Fi No.3」，代表要讓智慧插座連線的 Wi-Fi。總共可以設定 3 組 Wi-Fi，輸入完成後按下紅色「SUBMIT」按鈕。 如下圖設定連線 Wi-Fi： - SSID ( 名稱 )：webduino.io - PWD ( 密碼 )：webduino ![](/uploads/upload_daef2985b8cb40a49543e70c5cdb61d9.png) > 智慧插座會最優先連「Wi-Fi No.1」，連線失敗時會接著嘗試連線後面 2 組 Wi-Fi。 6. 點擊「SUBMIT」後，會跳到下個畫面，看到「Save OK」就代表設定成功了！ ![](/uploads/upload_b13ceba7d385cf1c2fe364c023a79449.png =500x) 7. Wi-Fi 設定完成後，智慧插座會開始搜尋 Wi-Fi 並**慢速閃爍藍燈**。 8. 當**藍燈恆亮**時，代表已經連上 Wi-Fi。將電腦連回原本的 Wi-FI 後即可開始控制智慧插座。 ## <span style="color:#E8E46F">▎</span>積木程式控制智慧插座 ( 請用電腦開啟 ) 1. 以 Web:Bit 教育版為例，打開 [範例程式](https://webbit.webduino.io/blockly/#ayxAAeVQ8PARM)。 ![](/uploads/upload_ed05468f53f6841f6ddcf48fce367b5c.png) 2. 找到積木的「SSID/set」和「SSID/state」，將 SSID 更改為智慧插座的 SSID。 ![](/uploads/upload_3f34f05c6eb3f11b4f639b8af9a2d22d.png) 3. 以下圖為例，設定為「wb239/set」及「wb239/state」。 ![](/uploads/upload_f08e9127a5b5467fd0e93fd0aeefe8bb.png) 4. 按下部署後，小怪獸舞台畫面如下，分別具備功能： - 點擊綠色：啟動開關 - 點擊紅色：關閉開關 - 點擊黃色：切換開關 - 藍色：回報開關狀態 ![](/uploads/upload_eb3e2ee5238aa3785e0b7121cb28c4b3.png) 5. 嘗試點擊綠、紅、黃小怪獸，可以看到智慧插座會隨著切換開關。 ![](/uploads/upload_a04f61550d6e8d1fc08e0ca0816473f5.gif) ## <span style="color:#E8E46F">▎</span>不需要程式也可以使用！ 只要使用 Webduino 萬用遙控器，就可以不需要開啟程式積木平台，也不需要撰寫任何一支程式就能夠自由控制智慧插座。 ### 操作步驟 1. 使用電腦或手機打開瀏覽器，打開 [Webduino 萬用遙控器](https://webduinoio.github.io/webduino-remote/index.html)。 ![](/uploads/upload_6c00e734a3c9c7ea3807fd7c317dac19.png =200x) 2. 點擊右上角符號，開啟設定頁。 ![](/uploads/upload_640dac557bee21e8c18cbf9276e55d91.png) 3. 設定智慧插座的 MQTT 通道名稱，將「發送」和「接收」改為「SSID/set」及「SSID/state」，以下圖為例。 - 發送：wb239/set - 接收：wb239/state ![](/uploads/upload_a260a601be6af7d407b9b7a2dd52add5.png) 4. 設定指令 on 和 off，讓小車往上會開啟、小車往下會關閉。 - 小車往上：on - 小車往下：off ![](/uploads/upload_f63b7575f72160b59ae47653c3f62b1b.png =200x) 5. 設定完成後，點擊 X 或是「儲存分享連結」，即可開始使用。 6. 將畫面中央的 MoonCar 往上下滑動，可以看到往上會啟動、往下會關閉，上方也會顯示現在的狀態訊息。 ![](/uploads/upload_1ab2241ae92082ce1b999571c1bfe503.png) --- ### 更多有關智慧插座 PLUS 的資訊，歡迎進入 [`下一頁`](https://md.kingkit.codes/s/Gsg2kW7Fp) --- [![](/uploads/upload_984ad64471a8b694cf6ac45e895cf216.png)](https://store.webduino.io/products/webduino-smart-plug-plus?utm_source=plug-plus-tutorial&utm_medium=footerBanner&utm_campaign=footerBanner)
