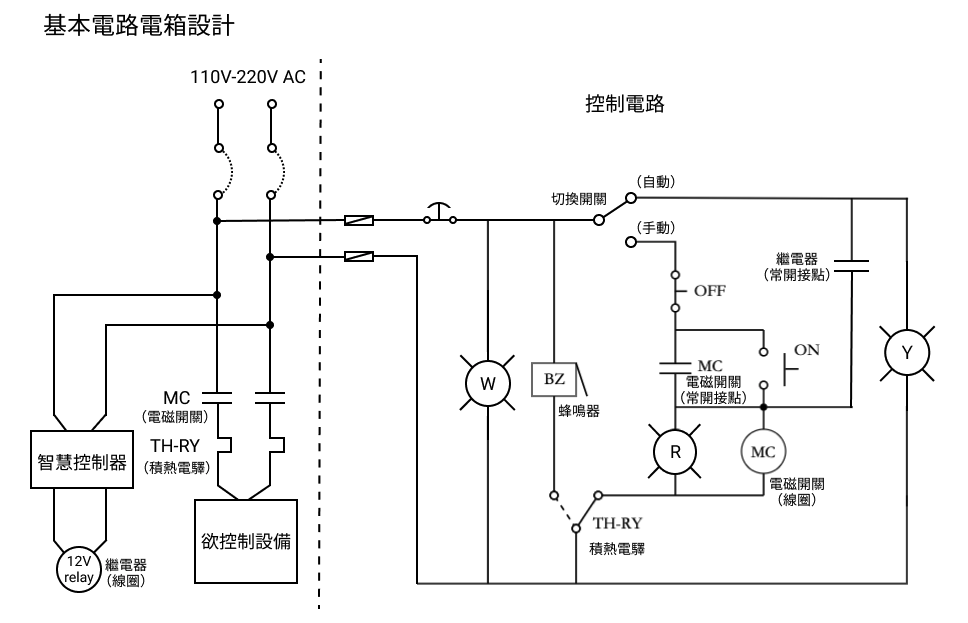

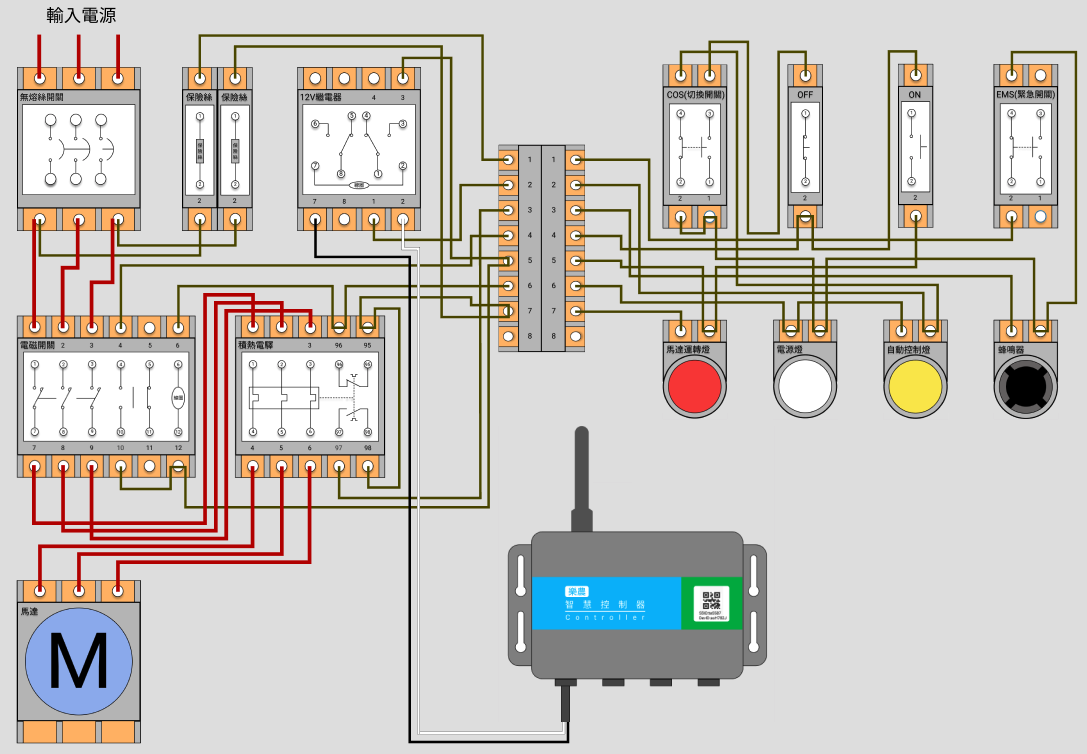

###### tags: `taoyuan-expert agri` 回到[教學手冊目錄](https://md.kingkit.codes/s/jSVHJr3cA) # 智慧控制器-系統安裝參考電路 因為我們產品輸出的為 12V 訊號，所以如果您需要控制馬達、風扇等高功率的電器，仍需周邊的電路輔助才能順利的使用我們的產品控制那些高功率的電器產品，以下教學為周邊電路的設計範本、裝設成果。 - ## 馬達控制電路 - ### 電路功能 - 切換手自動模式 - 手動模式下，按 "ON" 啟動馬達，按 "OFF" 關閉馬達 - 自動模式下，可透過系統控制馬達開關 > 白燈為系統電源燈 > 紅燈為馬達電源燈 - ### 電路圖 ![](/uploads/upload_5eba51a100a338e0f1de40f08a1f38c1.png) - ### 仿真電氣接線圖 ![](/uploads/upload_efd0e614d3bc1759631452670d68344f.png) - ### 運作影片 <iframe src="https://www.youtube.com/embed/2pQKuYOIj1o" allowfullscreen width="100%" style="aspect-ratio:728/410;border:none " ></iframe>
